Vous installez une Ventilation Mécanique Contrôlée (VMC) ? Vous vous demandez quel disjoncteur utiliser et quelle section de fil choisir ? Vous voulez être sûr que votre installation respecte les normes pour garantir votre sécurité ?
Ce guide vous donne toutes les réponses claires et précises. Nous allons droit au but pour vous permettre de réaliser un branchement de VMC conforme à la norme NF C 15-100, sans risque d’erreur.
Tableau Récapitulatif : Normes et Matériel pour l’Alimentation VMC
Pour savoir quel matériel est nécessaire, voici l’essentiel. Ce tableau résume tout ce que la norme NF C 15-100 impose pour une installation électrique sécurisée de votre VMC.
| Composant | Spécification (Norme NF C 15-100) | Rôle / Remarques |
|---|---|---|
| Disjoncteur divisionnaire | Calibre 2A (ou jusqu’à 16A si le fabricant le demande) | Il protège le circuit dédié de la VMC contre les surcharges et courts-circuits. |
| Interrupteur différentiel | Type AC, sensibilité 30mA | Il protège les personnes des chocs électriques. Ce n’est pas un disjoncteur dédié, il protège toute la rangée du tableau. |
| Section des fils électriques | 1,5 mm² | C’est le diamètre de fil minimum obligatoire pour ce type de circuit. |
| Gaine de protection | Gaine ICTA (diamètre 16 ou 20 mm) | Elle protège les fils électriques dans les murs, plafonds et combles. |
Le Matériel Indispensable pour votre Installation
Maintenant que vous avez le résumé, voyons chaque élément en détail. Choisir le bon matériel est la première étape pour une alimentation VMC sans souci.
Bon à savoir : Une VMC doit toujours avoir son propre circuit électrique. Il est interdit de la brancher sur un circuit d’éclairage ou de prise existant. Vous devez donc partir de votre tableau électrique avec une nouvelle ligne.
- Le disjoncteur 2A : Une VMC consomme très peu d’électricité. Un disjoncteur de calibre 2A est donc suffisant pour protéger efficacement le moteur contre les surintensités. Certains fabricants peuvent recommander un disjoncteur 10A ou 16A, mais c’est rare. Vérifiez la notice de votre VMC.
- Les fils de 1,5 mm² : C’est la section de fil standard et obligatoire pour ce type de circuit. Utiliser une section plus petite est dangereux et non conforme. Respectez les couleurs : le fil bleu pour le neutre, le rouge (ou marron/noir) pour la phase, et le vert/jaune pour la terre.
- La gaine ICTA : Tous les fils qui passent dans les cloisons ou les combles doivent être protégés dans une gaine ICTA. Elle les isole et les protège des chocs ou des écrasements.
Si vous avez besoin de vous équiper, vous pouvez retrouver tout le matériel VMC nécessaire sur des sites spécialisés. L’important est de choisir des composants certifiés NF.
Le Guide Pas-à-Pas du Branchement Électrique de votre VMC
Le branchement de votre ventilation mécanique contrôlée se fait en trois grandes étapes. Le plus important est de toujours travailler hors tension pour éviter tout accident.
Étape 1 : La Sécurité Avant Tout (Couper le courant)
Avant toute manipulation sur votre tableau électrique, la sécurité est la priorité. Ne prenez aucun risque.
- Coupez le disjoncteur général de votre logement. Tout doit être éteint.
- Vérifiez qu’il n’y a plus de courant à l’aide d’un Vérificateur d’Absence de Tension (VAT). C’est le seul outil qui garantit une absence de tension fiable. Ne vous fiez pas à un simple tournevis testeur.

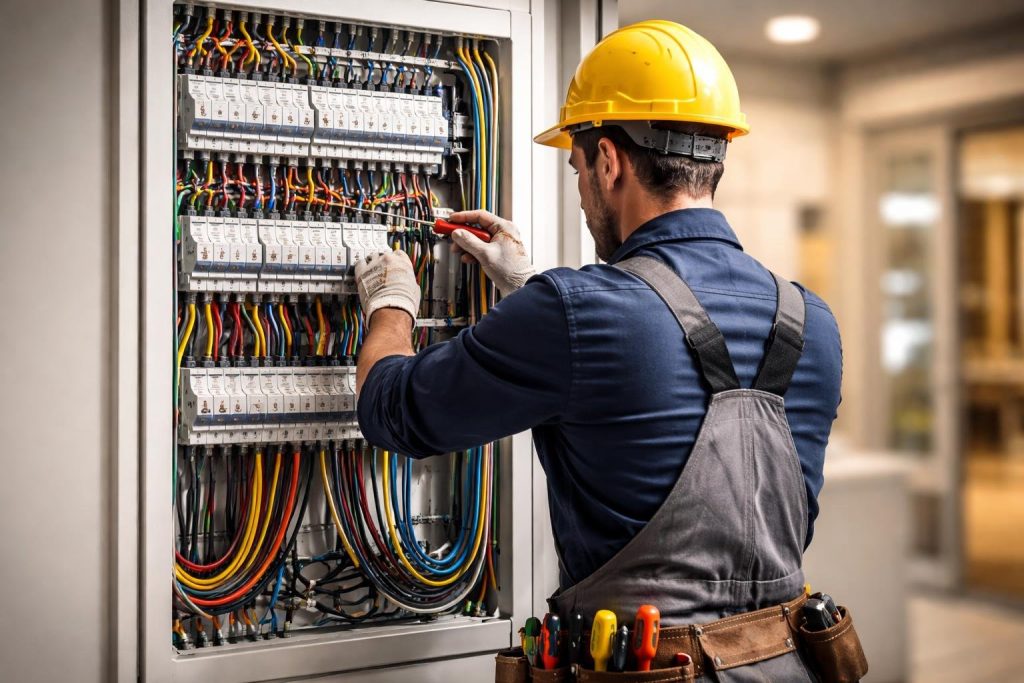

Étape 2 : Le Raccordement au Tableau Électrique
Le raccordement se fait sur une rangée de votre tableau électrique. Vous devez avoir un emplacement libre.
- Installez le nouveau disjoncteur de 2A sur le rail du tableau.
- Connectez la phase (fil rouge/marron) et le neutre (fil bleu) qui arrivent de votre VMC sur les bornes de sortie du disjoncteur (en bas).
- Raccordez le disjoncteur aux peignes d’alimentation de la rangée (en haut). Cette rangée doit être protégée par un interrupteur différentiel 30mA de type AC.
- Branchez le fil de terre (vert/jaune) sur le bornier de terre du tableau électrique. Cette étape est obligatoire.
Étape 3 : Le Passage des Câbles jusqu’à la VMC
Maintenant que le tableau est prêt, il faut amener le courant jusqu’au bloc moteur de la VMC.
Tirez votre gaine ICTA contenant les 3 fils (phase, neutre, terre) du tableau électrique jusqu’à l’emplacement de la VMC. Le chemin le plus courant passe par les combles ou les faux-plafonds. Une fois la gaine en place, raccordez les fils au bornier du moteur de la VMC en respectant les indications du fabricant.
Cas Spécifiques : Brancher une VMC Simple ou Double Vitesse
Le câblage de votre VMC dépend de son modèle. Une VMC simple flux classique n’a pas le même branchement qu’un modèle avec deux vitesses de ventilation.
Le branchement d’une VMC simple vitesse
C’est le cas le plus simple. La VMC fonctionne en continu à la même vitesse. Le branchement est direct :
- Le fil de phase (rouge/marron) sur la borne L (Ligne).
- Le fil de neutre (bleu) sur la borne N (Neutre).
- Le fil de terre (vert/jaune) sur la borne de terre (symbole ⏚).
Dans cette configuration, aucun interrupteur n’est nécessaire. L’alimentation est permanente et la VMC est commandée uniquement par son disjoncteur au tableau.
Le branchement d’une VMC double vitesse avec interrupteur
Une VMC double vitesse permet de passer d’un débit d’air normal (petite vitesse) à un débit renforcé (grande vitesse), par exemple quand vous cuisinez ou prenez une douche. Pour cela, vous avez besoin d’un interrupteur va-et-vient.
Le câblage est un peu plus complexe :
- Depuis le tableau, la phase arrive sur la borne L de l’interrupteur.
- Deux fils de phase repartent de l’interrupteur (souvent appelés « navettes ») vers le moteur de la VMC : un pour la petite vitesse, un pour la grande.
- Le neutre et la terre sont branchés directement sur le moteur de la VMC, sans passer par l’interrupteur.
Aide visuelle : Un schéma de branchement est souvent plus clair. La vidéo ci-dessous explique comment réaliser ce câblage étape par étape.
Les 3 Erreurs à Éviter Absolument lors du Câblage
Pour garantir la conformité et la sécurité de votre installation électrique, voici les erreurs à ne jamais commettre.
- Se repiquer sur un circuit existant : C’est l’erreur la plus grave et la plus fréquente. La norme impose un circuit dédié obligatoire pour la VMC. Ne la branchez jamais sur une prise de courant ou un circuit d’éclairage.
- Utiliser une mauvaise section de fil : Utiliser un fil de moins de 1,5 mm² peut provoquer une surchauffe et un risque d’incendie. C’est strictement interdit.
- Oublier le raccordement à la terre : Le fil de terre est une sécurité essentielle. Il protège les personnes en cas de défaut d’isolement de l’appareil. Son branchement est obligatoire sur la carcasse métallique du moteur.
FAQ – Alimentation VMC
Voici les réponses directes aux questions les plus courantes sur l’alimentation des VMC.
Quelle section de fil pour une VMC ?
La section de fil normalisée est de 1,5 mm². C’est une obligation de la norme NF C 15-100.
Peut-on mettre une VMC sur un disjoncteur 10A ?
Ce n’est pas recommandé, sauf si le fabricant de la VMC le précise. La norme préconise un disjoncteur 2A, car il offre une protection plus adaptée à la faible consommation du moteur.
Le circuit VMC doit-il être sur un différentiel Type A ou AC ?
Un interrupteur différentiel de Type AC 30mA est suffisant pour le circuit d’une VMC. Le Type A est réservé aux circuits spécifiques comme la machine à laver ou les plaques de cuisson.
Est-il obligatoire de passer par un interrupteur ?
Non, ce n’est pas une obligation. Un interrupteur est uniquement nécessaire pour commander une VMC double vitesse. Pour un modèle simple vitesse, le branchement est direct.
