Vous planifiez des travaux électriques en extérieur ? Vous vous demandez quelle gaine électrique extérieur choisir pour votre installation ? Entre les différents modèles disponibles et les normes à respecter, il n’est pas toujours facile de s’y retrouver.
Rassurez-vous, vous n’êtes pas seul dans cette situation ! Le choix d’une gaine adaptée dépend de plusieurs facteurs : le type de pose, les conditions climatiques, les exigences de sécurité et bien sûr les normes en vigueur.
Dans cet article, vous découvrirez tout ce qu’il faut savoir pour faire le bon choix. Nous passerons en revue les différents types de gaines, les règles de pose à respecter, et nous vous donnerons tous les conseils pratiques pour réussir votre installation électrique extérieure.
Prêt à devenir incollable sur les gaines électriques d’extérieur ? C’est parti !
Quels types de gaines pour l’extérieur et quand les utiliser

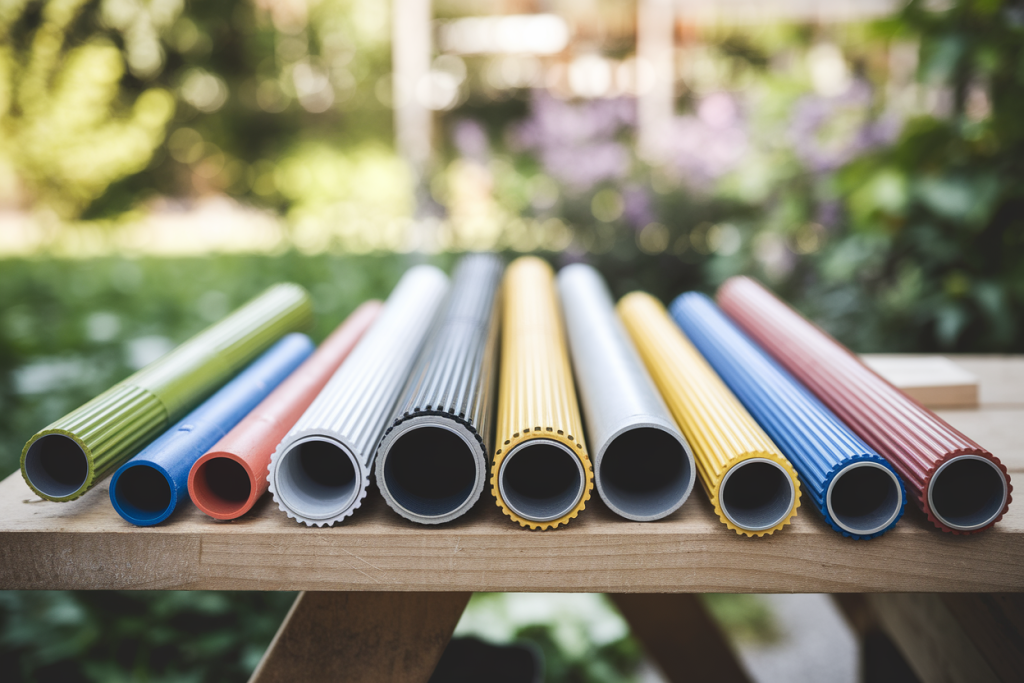

Le marché propose plusieurs familles de gaines électriques spécialement conçues pour l’extérieur. Chacune répond à des besoins spécifiques selon votre projet d’installation.
Les gaines ICTA et ICA pour l’enterrement
Les gaines ICTA (Isolant Cintrable Transversalement Annelé) et ICA (Isolant Cintrable Annelé) représentent la solution classique pour les installations enterrées. Ces conduits rigides ou semi-rigides offrent une excellente protection mécanique et résistent parfaitement à l’humidité du sol.
Vous pouvez les utiliser pour alimenter un éclairage de jardin, une prise extérieure ou même un local technique. Leur structure annelée facilite le passage des câbles tout en maintenant une rigidité suffisante pour supporter les contraintes du terrain.
La gamme Legrand pour tous les besoins
Legrand propose plusieurs références adaptées aux installations extérieures :
- Rai’Gliss : gaine lisse idéale pour les poses apparentes sur façade
- TurboGliss : version renforcée avec excellente glisse pour faciliter le tirage
- DuoGliss : conduit double pour séparer courant fort et courant faible
- Octogliss : forme octogonale qui optimise l’espace et limite les courbures
- TINB/TIIB : tubes techniques spécialement étudiés pour l’enfouissement
Chaque gamme répond à des contraintes particulières. Les versions ‘Gliss’ facilitent grandement le passage des fils électriques grâce à leur surface interne très lisse.
Pose enterrée vs pose en saillie
Le choix entre enterrement et pose apparente dépend de votre configuration. L’enterrement offre une protection maximale et un rendu esthétique optimal, mais demande plus de travaux de terrassement. La pose en saillie sur façade reste plus simple à réaliser et permet des modifications ultérieures plus faciles.
Pour une installation enterrée, privilégiez les gaines ICTA ou TPC. Pour une pose apparente, les conduits Rai’Gliss ou les goulottes métalliques conviennent parfaitement.\tAvec ce type d’installation électrique, il est d’ailleurs important de prévoir les bonnes protections au niveau du tableau électrique pour garantir la sécurité de l’ensemble.
Normes et prescriptions à connaître (NF C 15-100, NF C 14-100, exigences Enedis)
Toute installation électrique extérieure doit respecter un cadre normatif strict. Ces règles garantissent la sécurité des personnes et la pérennité de votre installation.
La norme NF C 15-100 pour les installations privées
La norme NF C 15-100 définit les règles d’installation des équipements électriques basse tension. Elle impose des contraintes spécifiques pour l’extérieur :
- Utilisation de matériels adaptés aux conditions climatiques
- Protection mécanique renforcée (indice IK10 minimum)
- Étanchéité des connexions et des coffrets
- Mise à la terre obligatoire de tous les éléments métalliques
Cette norme s’applique à toutes vos installations privées : éclairage de jardin, alimentation d’un abri, prises extérieures, etc.
La norme NF C 14-100 pour les branchements
La norme NF C 14-100 concerne spécifiquement les branchements électriques entre le réseau public et votre installation privée. Enedis l’applique rigoureusement pour tous les raccordements.
Elle définit notamment les caractéristiques des conduits autorisés, les profondeurs minimales de pose et les distances à respecter par rapport aux autres réseaux. Le non-respect de ces prescriptions peut entraîner le refus de raccordement par Enedis.
Les prescriptions techniques Enedis
Enedis impose ses propres exigences techniques qui complètent les normes officielles. Ces prescriptions évoluent régulièrement et concernent :
- Les diamètres de conduits autorisés selon les sections de câbles
- Les conditions d’enfouissement et de protection mécanique
- Les accessoires de signalisation obligatoires
- Les modalités de contrôle et de réception des travaux
Respecter ces exigences dès la conception évite les mauvaises surprises lors du raccordement final.
| Type d’installation | Norme applicable | Points clés |
|---|---|---|
| Installation privée | NF C 15-100 | Protection IK10, étanchéité, mise à la terre |
| Branchement réseau | NF C 14-100 | Profondeurs, distances, signalisation |
| Raccordement Enedis | Prescriptions techniques | Diamètres, accessoires, contrôles |
Profondeurs, distances et étapes de la pose enterrée
La pose enterrée d’une gaine électrique extérieur suit des règles précises que vous devez absolument respecter. Ces contraintes garantissent la sécurité et la durabilité de votre installation.
Les profondeurs minimales à respecter
La profondeur d’enfouissement varie selon l’environnement de pose :
- 50 cm minimum sous sol naturel ou jardin
- 65 cm sous jardin avec tranchée recommandée
- 85 cm sous trottoirs et zones piétonnes
- 90 cm sous voies carrossables et chemins d’accès véhicules
Ces profondeurs se mesurent depuis la surface du sol jusqu’au point le plus haut de la gaine. Toute réduction nécessite une protection mécanique renforcée.
Préparation et dimensionnement de la tranchée
Une tranchée bien préparée facilite la pose et protège durablement votre installation. Prévoyez une largeur d’environ 25 cm pour une gaine simple, un peu plus si vous installez plusieurs conduits.
La procédure type comprend :
- Lit de sable de 10 cm au fond de tranchée
- Pose de la gaine sur ce lit de sable
- 10 cm de sable de protection au-dessus du conduit
- 10 cm de terre avant le filet avertisseur
- Pose du filet avertisseur rouge ‘attention câbles électriques’
- Remblai final jusqu’au niveau du sol
Cette stratification protège la gaine des chocs et signale sa présence lors de futurs travaux.
Distances de sécurité avec les autres réseaux
Vos conduits électriques doivent respecter une distance minimale de 20 cm avec les autres canalisations (eau, gaz, télécom). Cette règle évite les interférences et facilite les interventions ultérieures.
Si vous ne pouvez pas respecter cette distance, installez une séparation physique (plancher, dalle béton) entre les différents réseaux. Cette solution reste exceptionnelle et nécessite souvent l’accord des gestionnaires de réseaux.
Diamètres, limitation d’enfouissement et cas particuliers
Le choix du diamètre et les modalités d’installation dépendent étroitement des caractéristiques de votre project et des câbles que vous comptez faire passer.
La règle des diamètres pour l’enfouissement
Une règle importante limite l’enfouissement des gaines selon leur diamètre : seuls les conduits de diamètre inférieur à 40 mm peuvent être enterrés directement. Au-delà, une protection mécanique supplémentaire devient obligatoire.
Cette limitation concerne principalement les gaines ICTA, TurboGliss et DuoGliss disponibles dans ces diamètres. Pour des sections de câbles plus importantes, orientez-vous vers des fourreaux techniques spécialisés.
Adaptation du diamètre aux câbles
Le diamètre de votre gaine doit permettre un tirage facile des câbles. Comptez environ 30 % d’espace libre dans le conduit pour faciliter les opérations.
| Section câble | Diamètre gaine recommandé | Usage typique |
|---|---|---|
| 1,5 mm² | 16 mm | Éclairage extérieur |
| 2,5 mm² | 20 mm | Prises extérieures |
| 6 mm² | 25 mm | Alimentation local technique |
| 10 mm² | 32 mm | Recharge véhicule électrique |
Les remontées aéro-souterraines
Les remontées depuis le sol vers un équipement en hauteur (luminaire, coffret mural) nécessitent une protection renforcée. Utilisez des conduits rigides ou des goulottes métalliques sur toute la partie visible.
La jonction entre partie enterrée et partie aérienne constitue un point sensible. Prévoir un système de drainage évite la stagnation d’eau dans le conduit.
Pour ces remontées, les fabricants proposent des accessoires spécifiques : coudes de sortie de sol, regards de visite, manchons de protection. Ces éléments garantissent l’étanchéité et facilitent la maintenance, notamment si vous installez de l’évacuation d’eaux usées à proximité, comme expliqué dans nos guides sur l’évacuation des eaux usées.
Caractéristiques techniques à surveiller (IK, UV, non-propagation de la flamme, étanchéité)
Une gaine électrique extérieur performante doit résister aux agressions multiples qu’elle subira tout au long de sa durée de vie. Certaines caractéristiques techniques sont donc incontournables.
La résistance mécanique (indice IK)
L’indice IK mesure la résistance aux chocs mécaniques. Pour l’extérieur, un minimum IK10 s’impose, ce qui correspond à une énergie d’impact de 20 joules.
Cette résistance protège vos câbles contre les chocs d’outils lors de travaux de jardinage, les impacts de pierres ou les contraintes liées au tassement du sol. Les gaines qui n’affichent pas cet indice risquent de se fissurer prématurément.
Tenue aux rayons UV
Les parties apparentes de votre installation subissent l’impact des rayons ultraviolets du soleil. Sans protection adaptée, les matières plastiques se dégradent rapidement et deviennent cassantes.
Vérifiez que vos conduits bénéficient d’une stabilisation anti-UV ou d’une formulation spéciale ‘tous temps’. Cette protection maintient les propriétés mécaniques même après plusieurs années d’exposition.
Non-propagation de la flamme
La sécurité incendie impose l’utilisation de matériaux non-propagateurs de flamme. Cette caractéristique limite la propagation d’un éventuel départ de feu et préserve les voies d’évacuation.
Les gaines conformes aux normes européennes respectent automatiquement cette exigence. Méfiez-vous des produits d’importation bon marché qui peuvent ne pas offrir cette protection.
Étanchéité des systèmes de connexion
L’eau représente l’ennemi numéro un des installations électriques. Tous vos points de connexion (boîtiers, coffrets, manchons) doivent présenter un indice de protection minimum IP55 pour l’extérieur.
Cette protection couvre à la fois l’intrusion de poussières et la pénétration d’eau sous toutes ses formes. Les connexions étanches garantissent la fiabilité de votre installation sur le long terme.
Accessoires et protections complémentaires
Une installation électrique extérieure réussie ne se limite pas au choix de la gaine. Plusieurs accessoires complètent le système pour optimiser protection et praticité.
Goulottes acier Sendzimir pour renforcement
Les goulottes en acier galvanisé Sendzimir offrent une protection mécanique maximale pour les zones particulièrement exposées. Vous pouvez les enterrer si la profondeur atteint au moins 0,5 m, ou les poser en saillie sur des longueurs supérieures à 2 m.
Leur résistance exceptionnelle convient parfaitement aux passages sous voiries ou aux traversées de zones industrielles. L’acier Sendzimir résiste naturellement à la corrosion sans nécessiter d’entretien particulier.
Coffrets étanches et prises extérieures
Les prises étanches et coffrets de dérivation constituent des éléments indispensables de votre installation. Privilégiez les modèles IP65 minimum avec volets de protection intégrés.
Ces équipements permettent de créer des points de connexion fiables en extérieur : alimentation d’outils de jardin, éclairage temporaire, équipements de piscine, etc.
Manchons et raccords de continuité
Les manchons de raccordement assurent la jonction entre différents tronçons de gaine tout en maintenant l’étanchéité globale du système. Choisissez des modèles avec joints torique pour une étanchéité parfaite.
Ces accessoires facilitent aussi les modifications ultérieures de votre installation. Vous pouvez ainsi ajouter des dérivations ou remplacer un tronçon endommagé sans reprendre l’ensemble des travaux.
Tire-fil et accessoires de pose
Le tire fil facilite grandement le passage des câbles dans vos conduits. Les gaines modernes intègrent souvent un tire-fil d’origine qu’il faut préserver lors de l’installation.
Complétez votre outillage avec de la graisse de tirage pour les passages difficiles et des manchons tire-câbles pour les installations importantes.
Choisir parmi les gammes fabricants : focus sur Legrand
Le choix d’un fabricant reconnu garantit la qualité et la conformité de votre installation. Legrand, leader français du secteur, propose une gamme complète parfaitement adaptée aux besoins extérieurs.
Rai’Gliss : la solution polyvalente
La gamme Rai’Gliss combine facilité de mise en œuvre et excellent rapport qualité-prix. Sa surface interne ultra-lisse facilite le tirage des câbles, même sur de grandes longueurs.
Disponible en diamètres 16, 20, 25 et 32 mm, elle couvre la majorité des besoins résidentiels et tertiaires. Sa couleur orange facilite l’identification lors d’interventions ultérieures.
TurboGliss : performance maximale
Le système TurboGliss pousse plus loin l’optimisation du tirage grâce à sa géométrie interne spécifique. Il réduit de 50 % l’effort de tirage par rapport aux conduits traditionnels.
Cette gamme convient parfaitement aux installations longues ou complexes où le tirage manuel deviendrait fastidieux. Sa résistance mécanique renforcée en fait aussi un choix de premier plan pour l’enfouissement.
DuoGliss : séparer courant fort et faible
Les installations modernes mélangent souvent courant fort (alimentation) et courant faible (télécom, domotique). Le système DuoGliss intègre deux conduits dans une même gaine pour respecter les règles de séparation.
Cette solution optimise la place en tranchée tout en garantissant l’absence d’interférences électromagnétiques entre les différents types de signaux.
Octogliss : optimiser l’espace
La forme octogonale de la gamme Octogliss optimise l’occupation de l’espace interne. Elle permet de loger plus de câbles dans un même diamètre ou d’utiliser un diamètre inférieur à nombre de câbles égal.
Cette caractéristique se révèle particulièrement intéressante pour les installations domotiques qui multiplient les circuits spécialisés : éclairage intelligent, volets roulants, détecteur mouvement, gestion éclairage, etc.
| Gamme | Points forts | Usage recommandé |
|---|---|---|
| Rai’Gliss | Polyvalent, économique | Installations standard |
| TurboGliss | Tirage facilité | Grandes longueurs |
| DuoGliss | Double conduit intégré | Courant fort + faible |
| Octogliss | Forme optimisée | Multiflux domotique |
Questions fréquentes
Quel type de gaine électrique pour l’extérieur ?
Pour l’extérieur, privilégiez les gaines ICTA pour l’enfouissement ou les conduits Rai’Gliss/TurboGliss pour la pose apparente. Vérifiez toujours la résistance UV et l’indice de protection mécanique IK10 minimum. Les gaines spécifiques extérieur résistent mieux aux intempéries et aux chocs.
Quelle est la norme pour les câbles électriques extérieurs ?
La norme NF C 15-100 s’applique aux installations privées extérieures, tandis que la norme NF C 14-100 concerne les branchements réseau. Ces normes imposent des profondeurs minimales de pose (50 cm à 90 cm selon l’environnement), des protections mécaniques et l’utilisation de matériels adaptés aux conditions extérieures.
Comment puis-je tirer des câbles électriques à l’extérieur ?
Utilisez le tire fil intégré dans la gaine et de la graisse de tirage pour faciliter le passage. Respectez un rayon de courbure minimum de 5 fois le diamètre de la gaine. Pour les grandes longueurs, installez des regards de tirage intermédiaires tous les 30 mètres maximum.
Gaine électrique extérieur enterrée : quelle profondeur ?
La profondeur varie selon l’usage : 50 cm minimum sous sol naturel, 65 cm sous jardin, 85 cm sous trottoir et 90 cm sous voie carrossable. Ajoutez toujours un lit de sable de 10 cm sous la gaine et un filet avertisseur rouge 20 cm au-dessus.
Quelle gaine électrique extérieur étanche choisir ?
Recherchez des gaines avec indice de protection IP55 minimum et des accessoires de raccordement étanches. Les gammes TurboGliss et DuoGliss de Legrand offrent une excellente étanchéité. Complétez avec des coffrets IP65 et des prises étanches à volets de protection.
Peut-on poser une gaine électrique extérieur en façade ?
Oui, la pose en saillie sur façade est autorisée avec des conduits adaptés (Rai’Gliss, goulottes métalliques). Respectez les distances minimales par rapport aux ouvertures, utilisez des fixations adaptées au support et prévoyez une protection anti-UV pour les parties exposées au soleil.
