Vous avez un volet roulant à installer et vous vous demandez comment faire le câblage électrique ? Vous craignez de vous tromper dans les fils de couleurs ? C’est une étape qui peut sembler compliquée, mais avec les bonnes instructions, c’est tout à fait réalisable.
Ce guide vous montre précisément comment faire le branchement, que vous soyez débutant ou non. Nous allons voir ensemble comment brancher un volet roulant en toute sécurité, en suivant une méthode claire et illustrée.
Le matériel nécessaire et les prérequis

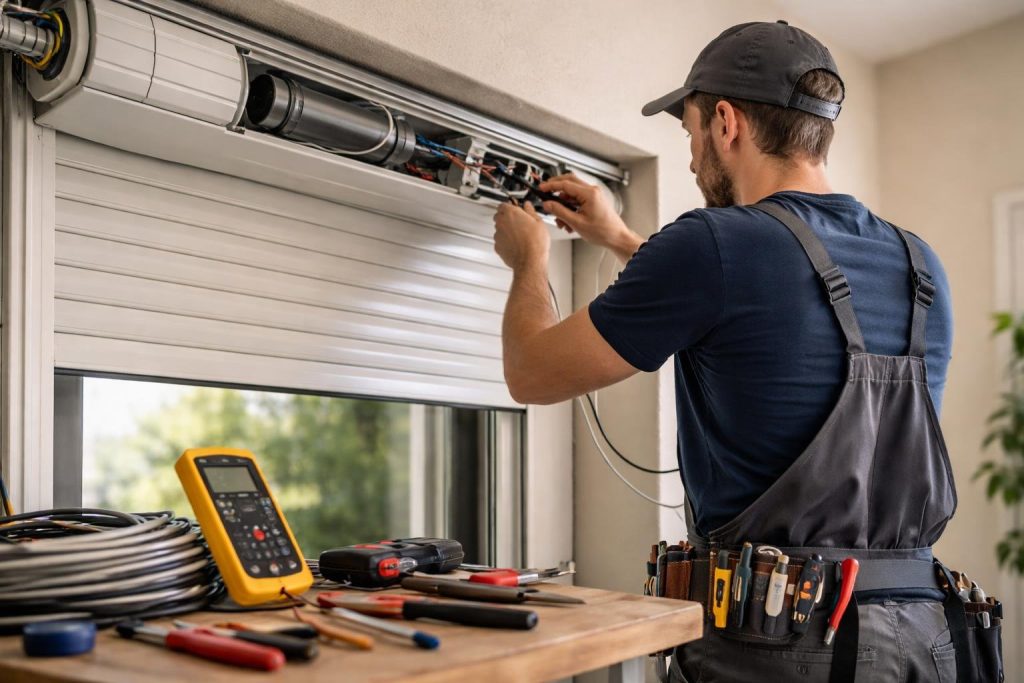

Avant de commencer, assurez-vous d’avoir le bon matériel sous la main. Un bon équipement garantit un travail propre et sécurisé. Vous aurez besoin de quelques outils de base pour électricien.
Voici la liste de ce qu’il vous faut pour réaliser le câblage de votre volet roulant :
- Un tournevis d’électricien (isolé)
- Une pince à dénuder
- Une pince coupante
- Des connecteurs Wago ou des dominos pour relier les fils
- Un interrupteur pour volet roulant (inverseur)
- Un multimètre pour vérifier l’absence de tension (recommandé)
Il est aussi important de connaître les bases de la norme électrique N FC 15-100. C’est elle qui fixe les règles pour toutes les installations électriques en France, y compris pour les volets roulants.
Câblage d’un moteur de volet roulant filaire : le cas standard
Le branchement d’un moteur filaire est le plus courant. Il s’agit de relier un moteur de volet roulant à un interrupteur mural qui commande la montée et la descente. C’est une configuration simple une fois que l’on a compris le rôle de chaque fil.
La clé est de ne pas se tromper dans les couleurs. Chaque fil a une fonction précise, et les inverser peut empêcher le moteur de fonctionner ou l’endommager.
Étape 1 : Comprendre le code couleur des fils
C’est l’étape la plus importante. Les fils qui sortent de votre mur et ceux qui sortent du moteur de votre volet ont des couleurs spécifiques. Ce tableau récapitule tout ce que vous devez savoir pour ne pas vous tromper.
| Couleur du fil | Fonction | Provenance |
|---|---|---|
| Bleu | Neutre | Moteur et tableau électrique |
| Rouge (ou parfois marron) | Phase | Tableau électrique |
| Marron | Phase Montée | Moteur du volet roulant |
| Noir | Phase Descente | Moteur du volet roulant |
| Jaune et Vert | Terre | Moteur et tableau électrique |
Étape 2 : Le branchement pas-à-pas
Une fois les fils identifiés, le branchement de l’interrupteur devient logique. Suivez ces étapes dans l’ordre pour connecter votre volet roulant sans erreur.
- Raccordez le fil de Phase (rouge) qui vient de votre tableau électrique à la borne « L » de l’interrupteur. C’est l’arrivée du courant.
- Branchez le fil marron (montée) du moteur sur la borne de l’interrupteur avec une flèche vers le haut (↑).
- Branchez le fil noir (descente) du moteur sur la borne de l’interrupteur avec une flèche vers le bas (↓).
- Connectez ensemble les deux fils neutres (bleus) : celui du moteur et celui de l’alimentation. Utilisez un connecteur Wago pour une liaison sûre. Le neutre ne passe pas par l’interrupteur.
- Faites de même avec les deux fils de terre (jaune et vert). Connectez-les ensemble avec un Wago. La terre est une sécurité indispensable.
Une fois tous les fils connectés, vous pouvez remettre le courant et tester le bouton de l’interrupteur. Le volet doit monter et descendre correctement. Si le sens est inversé, il suffit de couper à nouveau le courant et d’inverser les fils marron et noir sur l’interrupteur.
Les autres types de branchements
Le branchement filaire est le plus répandu, mais il existe d’autres types de moteurs de volets roulants. Leur installation électrique est souvent plus simple.
Le moteur radio : plus simple
Avec un moteur radio (sans fil), le branchement est beaucoup plus direct. La commande se fait via une télécommande, il n’y a donc pas d’interrupteur mural à câbler. Vous avez seulement trois fils à brancher :
- Le fil de Phase (rouge ou marron) de l’alimentation.
- Le fil Neutre (bleu).
- Le fil de Terre (jaune et vert).
Ces trois fils se raccordent directement à l’alimentation électrique qui arrive dans le caisson du volet. C’est une installation rapide et pratique.
La commande centralisée (plusieurs volets)
Il est possible de brancher plusieurs volets roulants sur un seul interrupteur. Pour cela, on réalise un branchement en parallèle. Tous les fils de montée (marron) sont reliés ensemble, tous les fils de descente (noir) ensemble, et pareil pour les neutres et les terres. Le principal inconvénient est que vous ne pouvez pas commander les volets de manière indépendante.
Le moteur solaire : sans branchement
Le moteur solaire est la solution la plus simple en termes de câblage : il n’y en a pas. Le volet est alimenté par un panneau solaire et une batterie intégrée. Il n’y a donc aucune connexion au réseau électrique de la maison à faire. C’est idéal pour la rénovation.
Normes de sécurité électrique et disjoncteur
Pour être conforme et sécurisée, l’installation de vos volets roulants doit respecter la norme N FC 15-100. Cette norme impose des règles strictes pour le circuit électrique qui alimente les moteurs.
Voici les points essentiels à respecter :
- Les volets roulants doivent être alimentés par un circuit électrique dédié. Il est interdit de les brancher sur un circuit de prises ou d’éclairage existant.
- Ce circuit doit être protégé au tableau électrique par un disjoncteur de 16A maximum si vous utilisez des câbles de section 1.5mm².
- Si vous utilisez des câbles de 2.5mm², vous pouvez utiliser un disjoncteur de 20A maximum.
- Le raccordement à la terre (fil jaune et vert) est obligatoire pour tous les volets roulants électriques.
FAQ – Questions fréquentes sur le branchement de volet roulant
Voici les réponses aux questions les plus courantes concernant le câblage des volets roulants.
Quel disjoncteur choisir pour mes volets roulants ?
Le choix dépend de la section de vos câbles. Pour une installation standard avec du câble de 1.5mm², un disjoncteur de 16A est la norme. Si votre installation nécessite du câble de 2.5mm², il faudra un disjoncteur de 20A.
Comment inverser les fils si le volet monte au lieu de descendre ?
C’est une erreur fréquente et facile à corriger. Après avoir coupé le courant, il suffit d’inverser les deux fils de commande sur l’interrupteur : le fil marron (montée) et le fil noir (descente). Le volet fonctionnera alors dans le bon sens.
Peut-on brancher un volet roulant sur une prise de courant ?
Non, c’est interdit par la norme N FC 15-100. Un volet roulant doit obligatoirement être branché sur un circuit spécialisé et dédié, protégé par son propre disjoncteur au tableau électrique. Le brancher sur une prise existante présente un risque de surcharge et n’est pas conforme.
En résumé
Brancher un volet roulant est une opération à la portée de tous, à condition de travailler avec méthode. La réussite de votre installation repose sur deux points : la sécurité, en coupant toujours le courant avant d’intervenir, et la bonne identification des fils grâce au code couleur.
Si après avoir lu ce guide vous avez encore un doute, n’hésitez pas. La sécurité électrique est primordiale. Dans ce cas, il est plus sage de faire appel à un électricien professionnel qui réalisera le branchement rapidement et en toute conformité.
